Een
Interface is een belangrijke schakel tussen de Computer en Uw
Transceiver, vooral bij de verwerking van Digitale
signalen.
Noodzakelijk bij
gebruik van EasyPal,
MMSSTV, MixW, AGWPE, PSK31, etc,

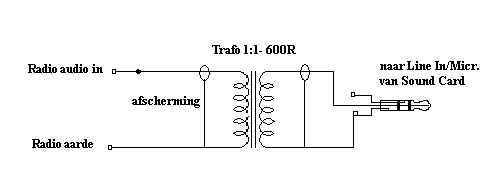

![Galvanische scheiding d.m.v. Trafo](Computer%20interface_bestanden/rxformer.gif)
Trafo: Het type trafo is afhankelijk van de gebruikte RX aansluiting. Gebruikt u de microfoon of de data-uitgang,
dan neemt u een (1:1) 600 Ohm trafo. Voor gebruik van de luidspreker-uitgang (8 Ohm imp.) moet dit een 1000:8 trafo zijn.
|

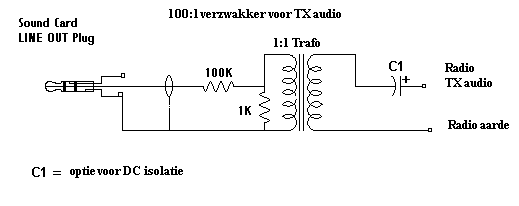

![Galvanische scheiding d.m.v. Trafo](Computer%20interface_bestanden/txformer.gif)

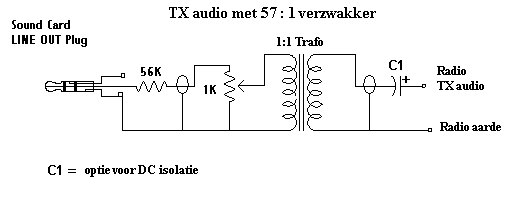

![Galvanische scheiding d.m.v. Trafo](Computer%20interface_bestanden/txwithpo.gif)
![OptoCoupler schakeling](Computer%20interface_bestanden/pttopto1.gif)
R1
=
|
De weerstand, bijv.1K2, verlaagd de spanning op het IC pin1.
|
IC=
|
Integrated Circuit; dit symbool van het IC, zoals van een 4N33 of PS2603 Optocoupler,
waarin een Darlington transistor wordt gebruikt. (Note: pin 1 is gemerkt op het IC, gebruik de aanwijzingen van de Datasheet.)
|
D1=
|
De diode, bijv. IN4001, beschermt het IC tegen negatieve spanning pulsen. die de gevoelige diode/emitter in het IC kan beschadigen. (Note: Let Op dat u de diode in de juiste richting plaatst.)
|
De onderdelen voor de schakeling dient u aan te passen aan de eigenschappen van uw radio.
Voorbeeld; U wilt een ander type IC gebruiken, zoals een 4N25 of PS2601, maar dan zal de waarde van R1 anders kunnen worden.
|
Gebruik de RTS( Request to send ) pin 7, NIET
de DTR( Data terminal ready ) pin.
![DB9 Connector](Computer%20interface_bestanden/db9_pin.gif)
Op een DB 9 Serial connector is RTS pin 7 ( PTT ) & pin 5 ( Aarde )
![DB25 Connector](Computer%20interface_bestanden/db25_pin.gif)
Op een DB 25 Serial connector is RTS pin 4 ( PTT ) & pin 7 ( Aarde )
|
